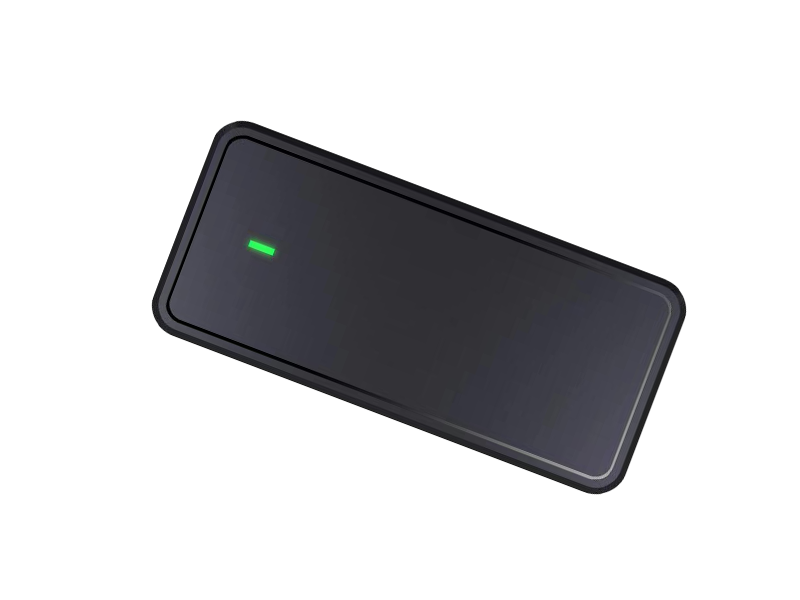

Chargeur de batterie au lithium 24 V : paramètres de tension et fonctionnalités intelligentes

La réponse directe : quels paramètres et spécifications définissent un chargeur de batterie au lithium 24 V

Un chargeur de batterie au lithium 24V n'est pas une alimentation générique. Il s'agit d'un appareil de précision qui doit fournir un profil de charge spécifique appelé courant constant/tension constante (CC/CV). Pour une batterie LiFePO4 standard de 24 V, le chargeur doit fournir une tension d'absorption comprise entre 28,8 V et 29,2 V et une tension flottante autour 27,6 V . Le courant de charge doit généralement être réglé entre 10 % et 30 % de la capacité nominale en ampères-heures (Ah) de la batterie (par exemple, une batterie de 100 Ah se charge de manière optimale à 20 A). L'utilisation d'un chargeur conçu pour la chimie au plomb endommagera définitivement une batterie au lithium, car les chargeurs au plomb utilisent des seuils de tension incorrects et des modes de désulfatation incompatibles avec les cellules au lithium.

Comprendre les exigences de tension : pourquoi 29,2 V est important

Une batterie au lithium nominale de 24 V est construite avec 8 cellules en série (configuration 8S). Chaque cellule LiFePO4 a une tension nominale de 3,2 V et une limite de charge sûre de 3,65 V. En multipliant ce chiffre par 8 cellules, on obtient la limite supérieure critique de 29,2 V . Si un chargeur pousse le pack au-delà de ce seuil, le système de gestion de batterie (BMS) doit intervenir pour déconnecter le circuit afin d'éviter le gonflement des cellules ou l'emballement thermique. À l’inverse, si le chargeur s’arrête à seulement 28,0 V, la batterie n’atteindra jamais sa pleine capacité, laissant un stockage d’énergie important inutilisé. C'est pourquoi des modèles de chargeurs de batterie au lithium 24 V avec une précision de tension de plus ou moins 0,5 pour cent ou mieux sont essentiels pour une durée de vie au-delà de 4 000 charges.

Courant et vitesse de charge : équilibrer le temps et la longévité

Le courant de charge a un impact direct sur la rapidité avec laquelle la batterie se remplit et sur la quantité de chaleur générée pendant le processus. La norme industrielle pour un équilibre sain est de facturer à 0,2C à 0,3C (où C représente la capacité de la batterie). Le tableau ci-dessous illustre la relation entre la taille de la batterie, le courant recommandé et le temps de charge complète estimé à partir d'un état de charge de 20 % :

Alors que les chargeurs haute fréquence peuvent pousser 30A ou plus pour une charge rapide, les utilisateurs doivent être conscients qu'une charge constante au taux maximum autorisé (souvent 0,5 °C ou plus) génère une chaleur interne supplémentaire. Cette chaleur accélère la décomposition de l'électrolyte et peut réduire le nombre total de cycles de décharge disponibles pendant la durée de vie de la batterie. Pour une utilisation quotidienne, un chargeur modéré de 20 A offre souvent le meilleur compromis entre vitesse et gestion thermique pour une batterie standard de 100 Ah.

Caractéristiques de sécurité essentielles dans un chargeur spécifique au lithium

Un chargeur de batterie au lithium 24 V approprié comprend plusieurs couches de protection électrique qui manquent aux convertisseurs de puissance génériques. La caractéristique critique est la Algorithme CC/CV , ce qui empêche la tension de grimper une fois que la batterie approche de sa capacité. D'autres éléments de sécurité non négociables comprennent :

• Activation 0 V ou mode de précharge : Cette fonction réveille en douceur une batterie dont le BMS s'est arrêté en raison d'une décharge profonde. Il applique un courant de maintien très faible pour ramener la tension dans une fenêtre de fonctionnement sûre avant d'activer la pleine puissance.
• Protection contre l'inversion de polarité : Un circuit qui empêche la circulation du courant si les pinces positives et négatives sont accidentellement connectées à l'envers. Cela protège les MOSFET internes du chargeur et le BMS de la batterie contre les dommages immédiats causés par un court-circuit.
• Compensation de température et coupure : Charger une pile au lithium ci-dessous 0 degrés Celsius (32 degrés Fahrenheit) provoque un placage au lithium métallique qui réduit de façon permanente la capacité. Les chargeurs intelligents utilisent des thermistances pour détecter la température ambiante ou la température de la batterie et retarderont la charge jusqu'à ce que les conditions soient sûres.

Chargeurs haute fréquence vs chargeurs traditionnels : efficacité et portabilité

Les chargeurs modernes s'appuient de plus en plus sur une technologie de mode de commutation haute fréquence plutôt que sur des transformateurs linéaires lourds. Un chargeur de batterie au lithium haute fréquence 24 V convertit le courant alternatif à des taux supérieurs à 50 kHz, ce qui permet d'utiliser des transformateurs nettement plus petits et plus légers. Les gains d'efficacité sont mesurables : les chargeurs haute fréquence atteignent généralement Efficacité de 90 à 94 pour cent , alors que les anciennes conceptions linéaires pouvaient fonctionner avec un rendement de seulement 60 à 70 pour cent. Cette perte d'énergie réduite se traduit par une production de chaleur moindre et une consommation d'électricité moindre par cycle de charge. La taille compacte rend également ces unités bien plus adaptées aux applications mobiles dans les bateaux, les camping-cars et les installations solaires hors réseau où l'espace et le poids sont limités.

Considérations spécifiques à l'application pour la sélection du chargeur

L'environnement prévu pour la batterie dicte la durabilité requise du chargeur. Les cas d'utilisation suivants nécessitent des attributs de conception spécifiques :

• Applications marines et VR : Les chargeurs doivent avoir un indice de protection (IP) élevé, tel que IP65 ou IP67 . Cette certification garantit que l'unité est étanche à la pénétration de poussière et protégée des jets d'eau à basse pression ou d'une immersion temporaire. Des terminaux résistants à la corrosion sont également nécessaires pour les environnements d’eau salée.
• Stockage de l'énergie solaire : Alors qu'un chargeur de batterie au lithium AC-DC 24 V est utilisé pour la charge du réseau de secours, le contrôleur de charge principal d'un panneau solaire doit être une unité MPPT (Maximum Power Point Tracking) avec un profil de tension LiFePO4 dédié. Les contrôleurs PWM n'ont pas la précision de tension nécessaire pour les batteries au lithium et doivent être évités.
• Mobilité Électrique (Scooters, Voiturettes de Golf) : Des chargeurs embarqués offrant une résistance robuste aux vibrations et un arrêt automatique sont essentiels. Un chargeur de 20 A peut recharger complètement une batterie de voiturette de golf de 100 Ah en environ 5 heures , réduisant considérablement les temps d'arrêt par rapport aux unités à ampérage inférieur.

Meilleures pratiques pour prolonger la durée de vie de la batterie

L'interaction entre le chargeur de batterie au lithium 24 V et les habitudes de l'utilisateur détermine la durée de vie du système de stockage d'énergie. L’adhésion à trois pratiques fondamentales permettra d’éviter une diminution prématurée des capacités :

1. Évitez la saturation complète pour le stockage : Ne laissez pas indéfiniment la batterie connectée au chargeur à 29,2V. Une fois que l'indicateur de charge indique que la charge est terminée (le courant descend en dessous de 0,05 C), débranchez le chargeur. Pour un stockage à long terme dépassant 30 jours, la batterie doit être partiellement déchargée à un État de charge de 50 à 60 pour cent (environ 26,4 V à 26,8 V) pour minimiser les contraintes sur le matériau de la cathode.
2. Surveillez le seuil de recharge : Les batteries au lithium fer phosphate n’ont pas d’effet mémoire, mais elles se dégradent plus rapidement lorsqu’elles sont complètement déchargées. Lancer un cycle de recharge lorsque la capacité chute à 20 à 30 pour cent restants produit un débit énergétique total sur toute la durée de vie supérieur à celui d'un passage répété à la coupure basse tension.
3. Maintenir le micrologiciel et les connexions : Pour les chargeurs dotés de capacités intelligentes, les mises à jour du micrologiciel peuvent affiner les algorithmes de charge pour un meilleur équilibrage des cellules. De plus, des cosses à anneau desserrées ou des connecteurs Anderson corrodés créent une résistance qui fait croire au chargeur que la tension est supérieure à la tension réelle de la cellule, ce qui entraîne une sous-charge chronique.

En associant la batterie à un chargeur de batterie au lithium 24 V correctement spécifié et en respectant ces limites opérationnelles, les utilisateurs peuvent atteindre de manière fiable la durée de vie nominale de 3 000 à 5 000 cycles pour laquelle la technologie LiFePO4 est connue.
